【材料】织物幕墙：外膜、高透膜、网格膜、吸音膜

发布时间：2024-08-15 人浏览

- 材料档案 -

01.材料概要

膜材是在聚酯纤维编织成的基布上涂敷PVC(聚氯乙烯)树脂而形成的复合材料，非常的具有技术含量，其曲面可以随着建筑师的设计需要任意变化，结合整体环境，建造出标志性的形象工程。

对既有建筑的外立面进行翻新改造或新建筑外立面设计应用的一种建筑外立面解决方案。

02.性能特点

a.造型美观丰富

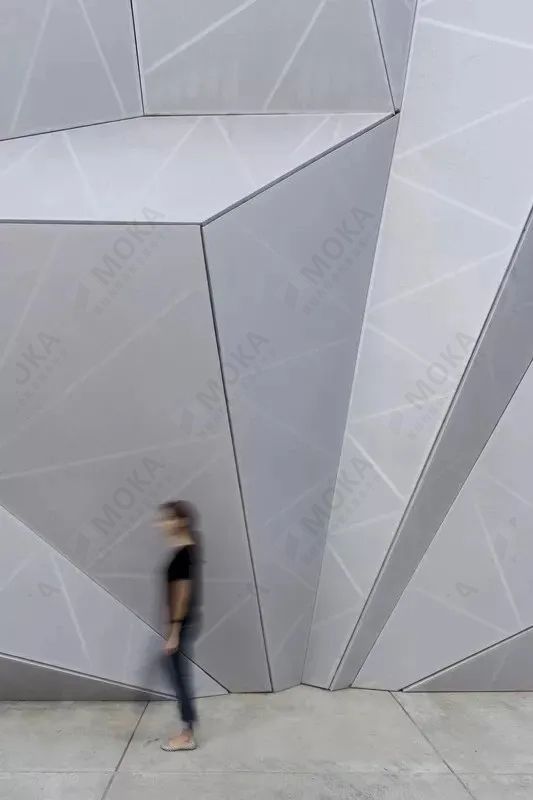

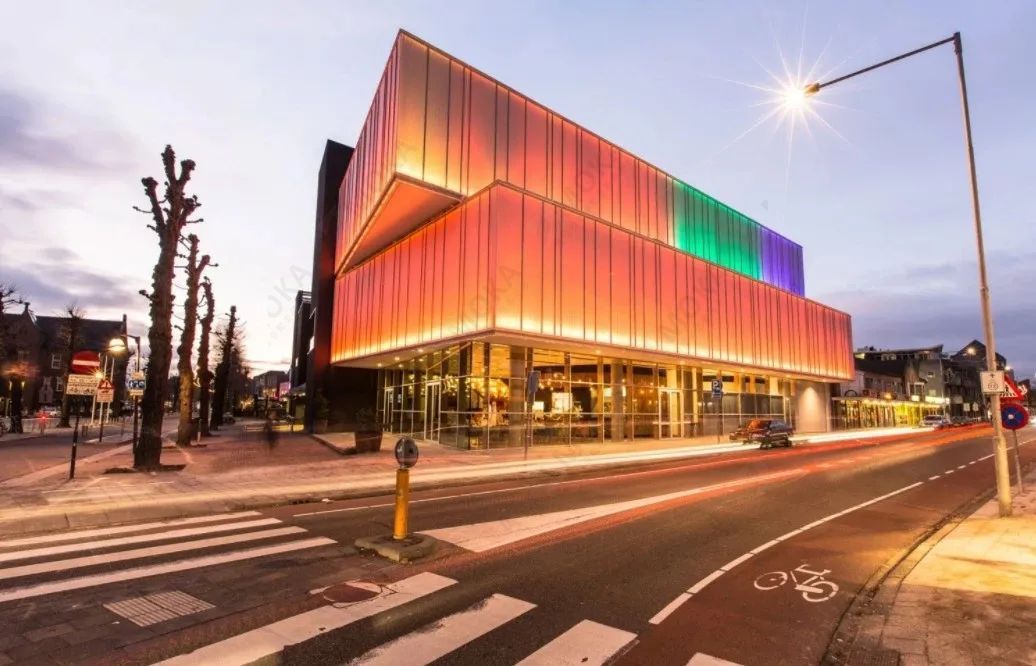

织物幕墙造型多变，可以做三维造型、曲线造型等高难度造型工艺，同时还可以配合灯光效果、背光动画提升建筑观赏性，甚至可以个性化印刷图形来满足设计师的个性定制设计。

b.材料耐用性好

材料耐用性好，具有可以抵抗所有天气条件和紫外线的能力，抗真菌防霉。

c.质轻，韧性强

重量轻，高强、高弹，具有超强韧性和抗撕裂强度；虽然比其他材料轻，但坚固耐用，可以抵抗12级以上的风力。

d.遮阳隔热，通透性佳

有遮阳隔热的作用，热舒适度、建筑节能等方面有BREEAM、LEED、HQE等环保认证。室内外视野不遮挡，通透性佳，确保对外的可视性。

e.节能环保

柔性织物材料可100%回收再利用，与传统幕墙相比更节能环保。

f.施工便捷，适用性广

与结构固定简单，施工方便，施工周期短，适用于现有建筑的新建、改建工程。

03.材料类别

根据材料最常用的纹理及功能的不同进行分类。

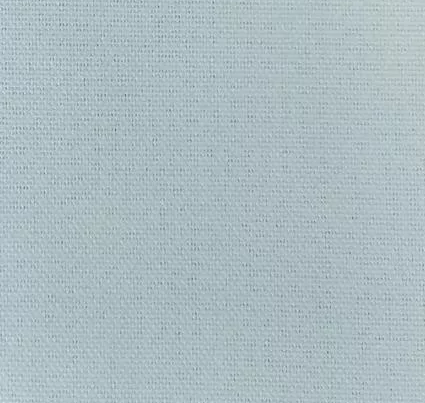

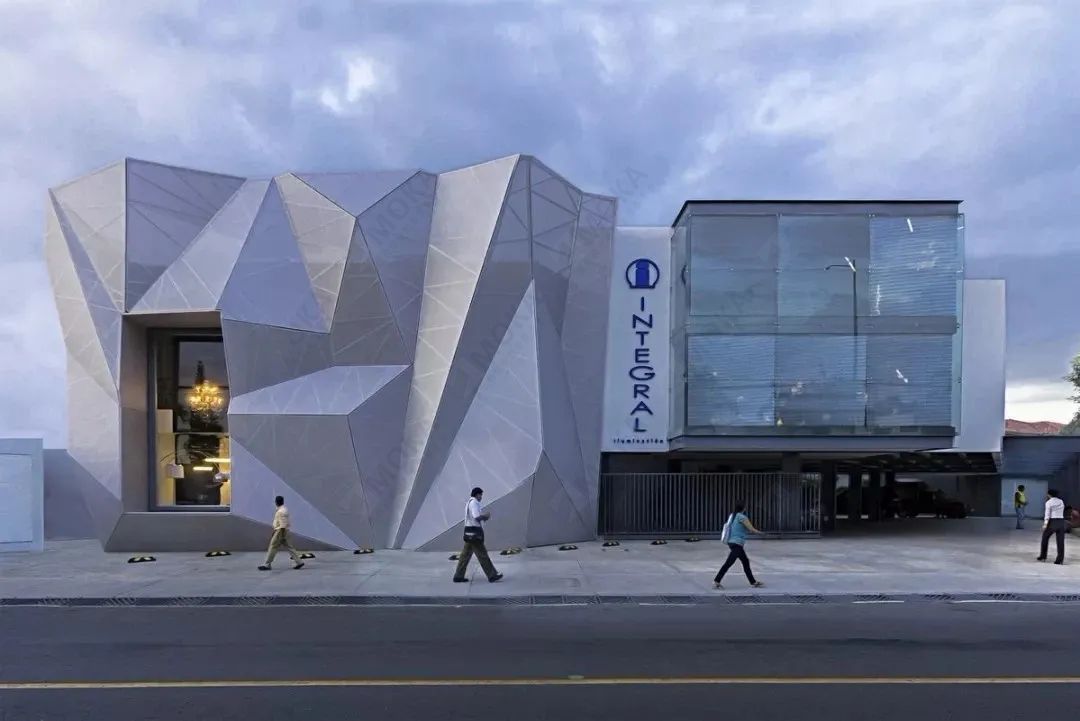

a.外膜外膜是最常用的膜材，由高强度纤维织物涂覆耐久性保护涂层构成。

特点：强度高、自洁性好、不透气、不透水，透光率为8~15%。

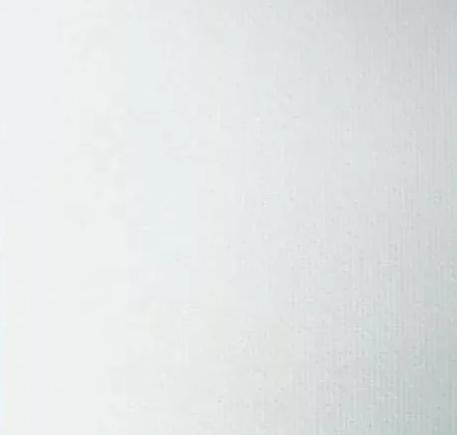

b.高透膜

相较于外膜，基材纱线编织间距更大，同时为了提高透光率，涂层采用了透明度更高的设计，涂层依然是满覆。

特点：透光不透景，透光率高达20~60%，同时自洁性好、不透气、不透水；其强度低于外膜，且不具有吸音性。

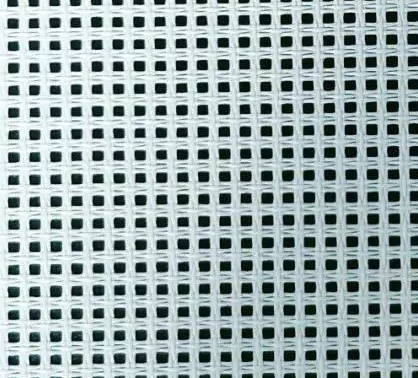

c.网格膜

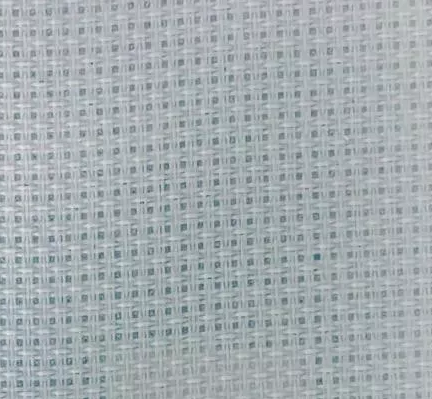

网格膜在这四个种类中，其基材纱线编织间距属于最大的，并形成一定的开孔率（20~70%），同时涂层不再是满覆。

特点：透光透景，透光率高达30~70%，装饰遮阳效果好；其强度低于外膜、透气透水，也不具有吸音性。

d.吸音膜

相较于网格膜，吸音膜的开孔率极小（只有1~3%），同时为了提高吸音效果，采用特殊的涂层工艺。

特点：吸音效果好（吸音系数0.4~0.75）；透光不透景，透光率为20~40%，透气不透水；其强度和自洁性低于外膜。

04.施工工艺

膜材作为建筑外立面的应用工程，是采用拉索支撑、专用铝型材张拉幕材的工程。

织物幕墙的工艺原理：

a.拉索通过夹板和裤套与幕材连接

b.拉索两端与建筑物外挑结构的耳板固定

c.通过调整螺栓进行调节拉索的垂直度位置，使立面张紧

d.张拉过程按设计应力进行控制

e.利用顶杆在织物幕墙上形成凸点，以达到幕墙造型装饰视觉效果

织物幕墙的施工工艺：

a.支杆安装定位

b.支杆根部防水处理

c.装配可调螺栓和夹板（或支片）

d.固定竖向拉索

e.幕材卷轴沿竖向拉索向下展开，连接幕材与拉索

05.应用领域

建筑市场：建筑遮阳，建筑张拉膜，织物幕墙，声学应用，防水透气保温膜；

工业市场：模块化帐篷，能源及环境，安全及防护，广告印刷，交通及特种应用；

家具及航海：户外家具，室内家具，航海应用；

- 应用案例 -

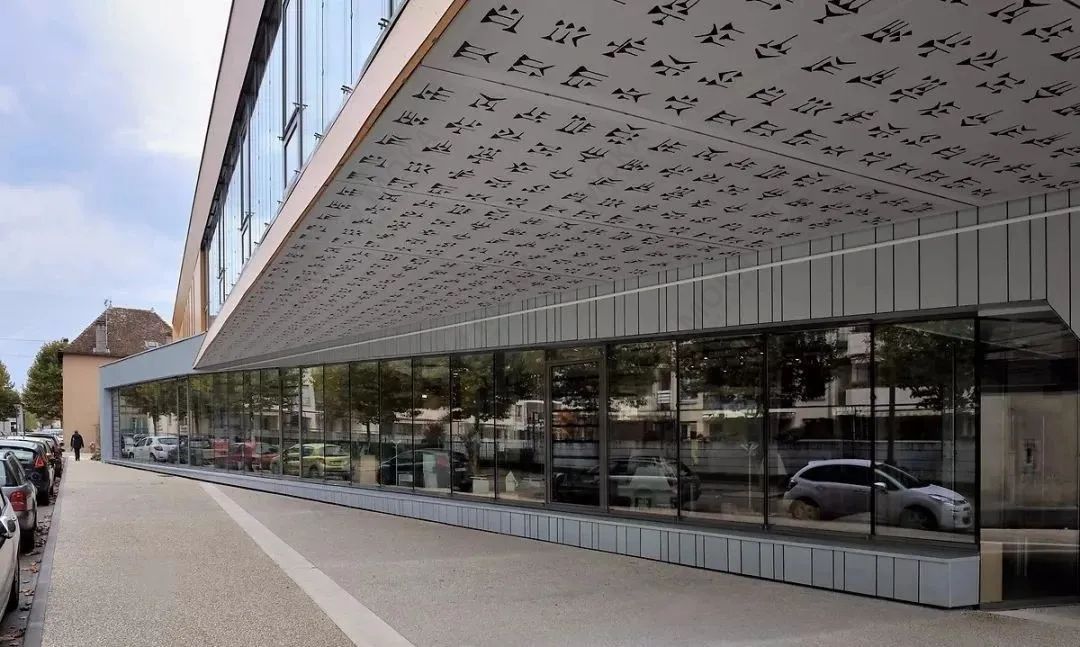

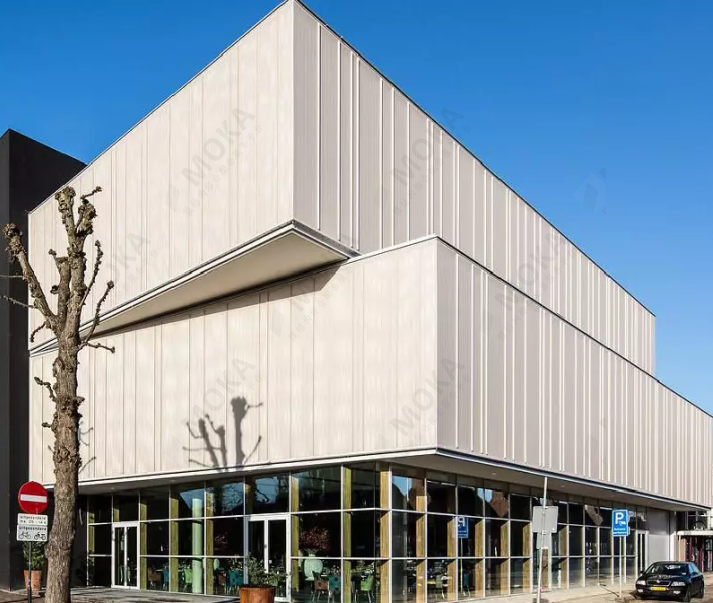

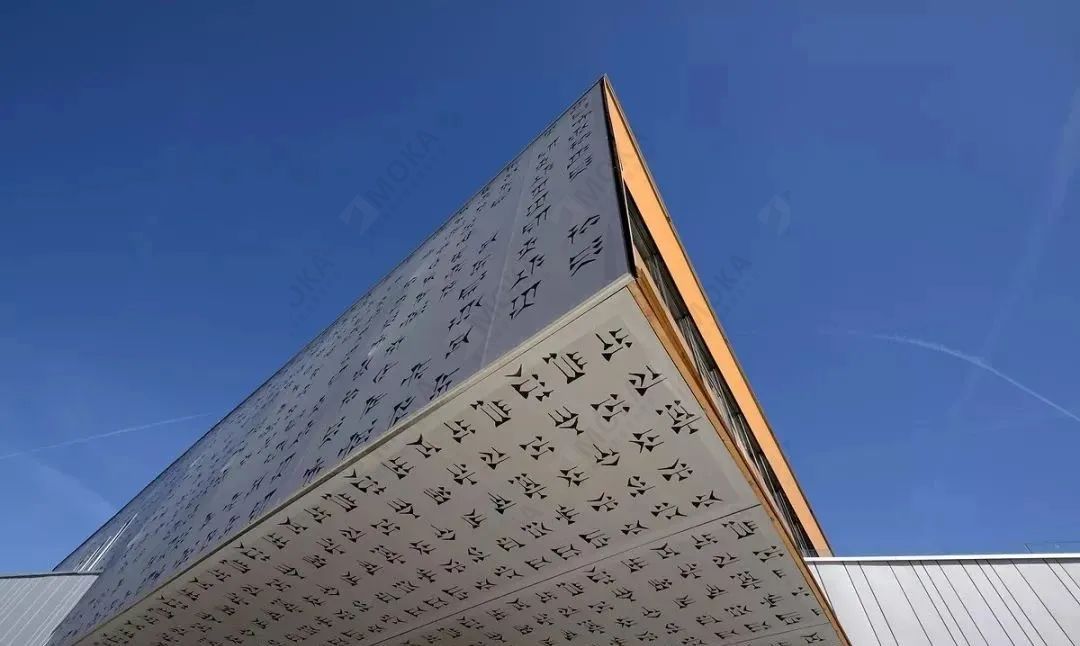

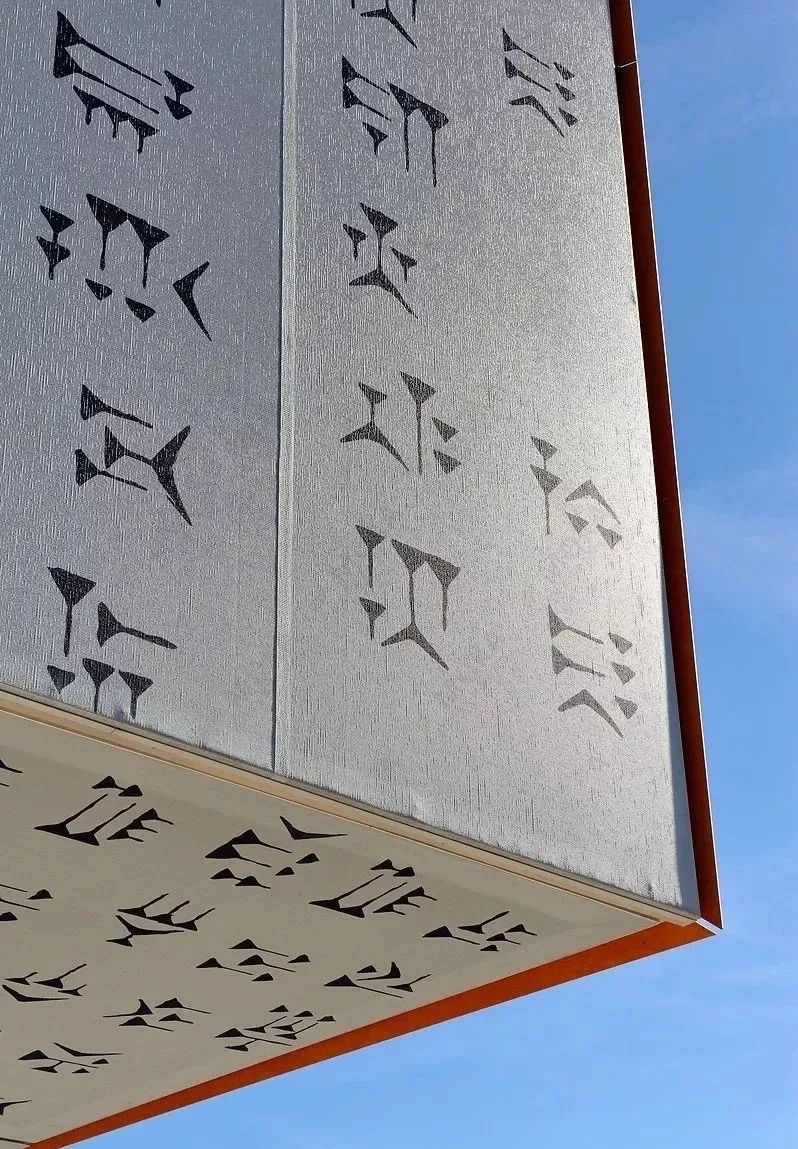

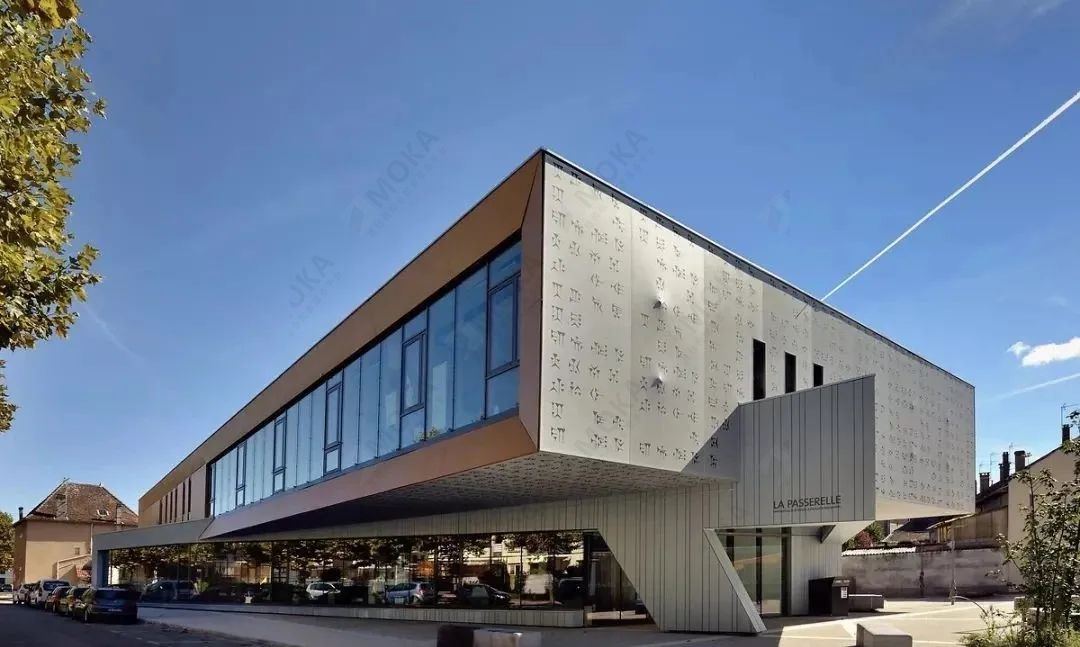

01.法国拉图尔班图书馆

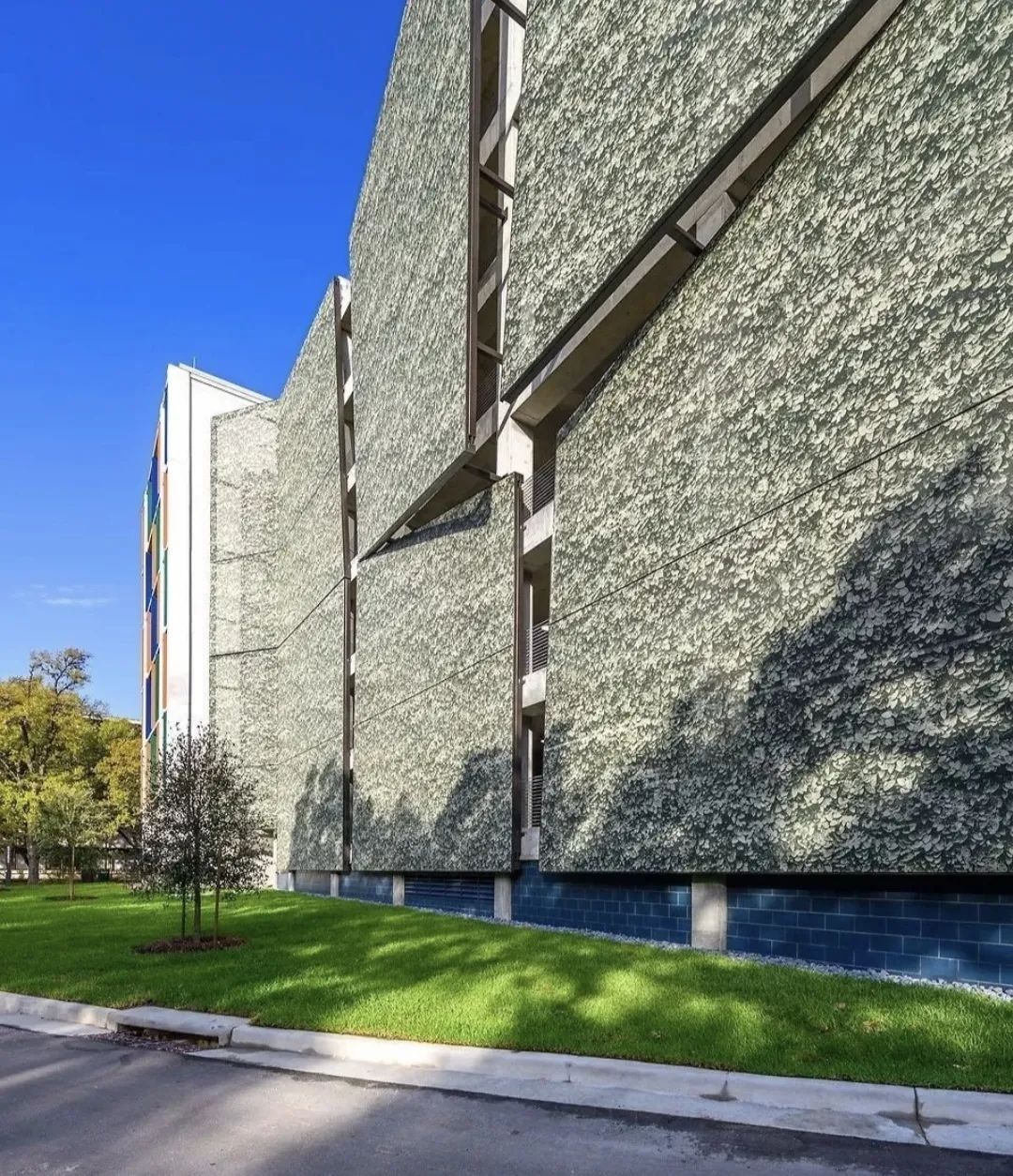

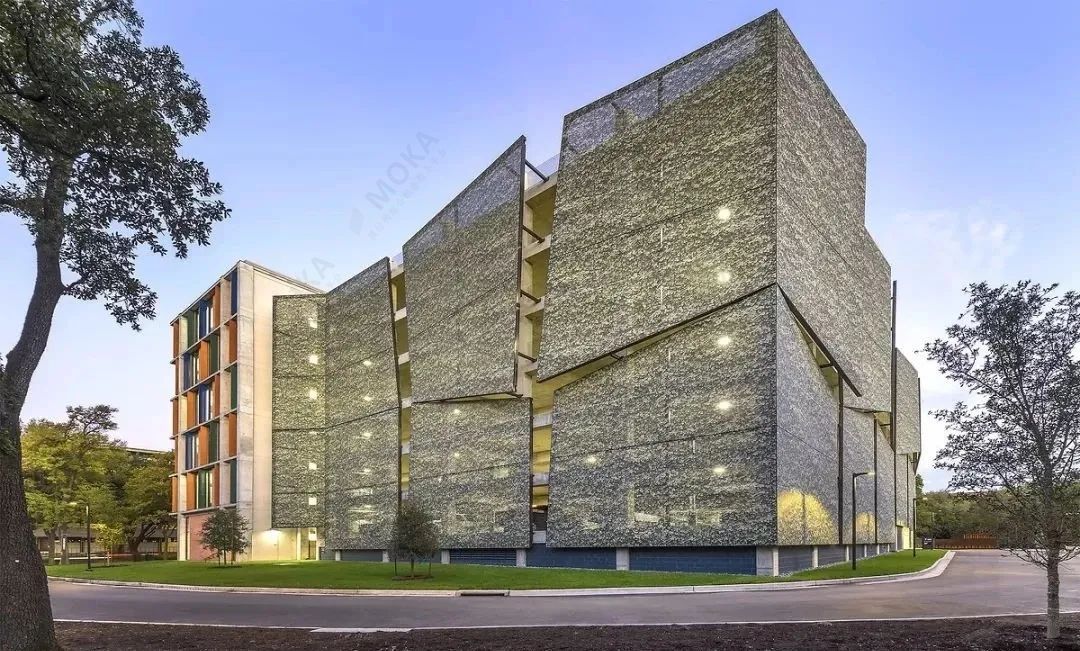

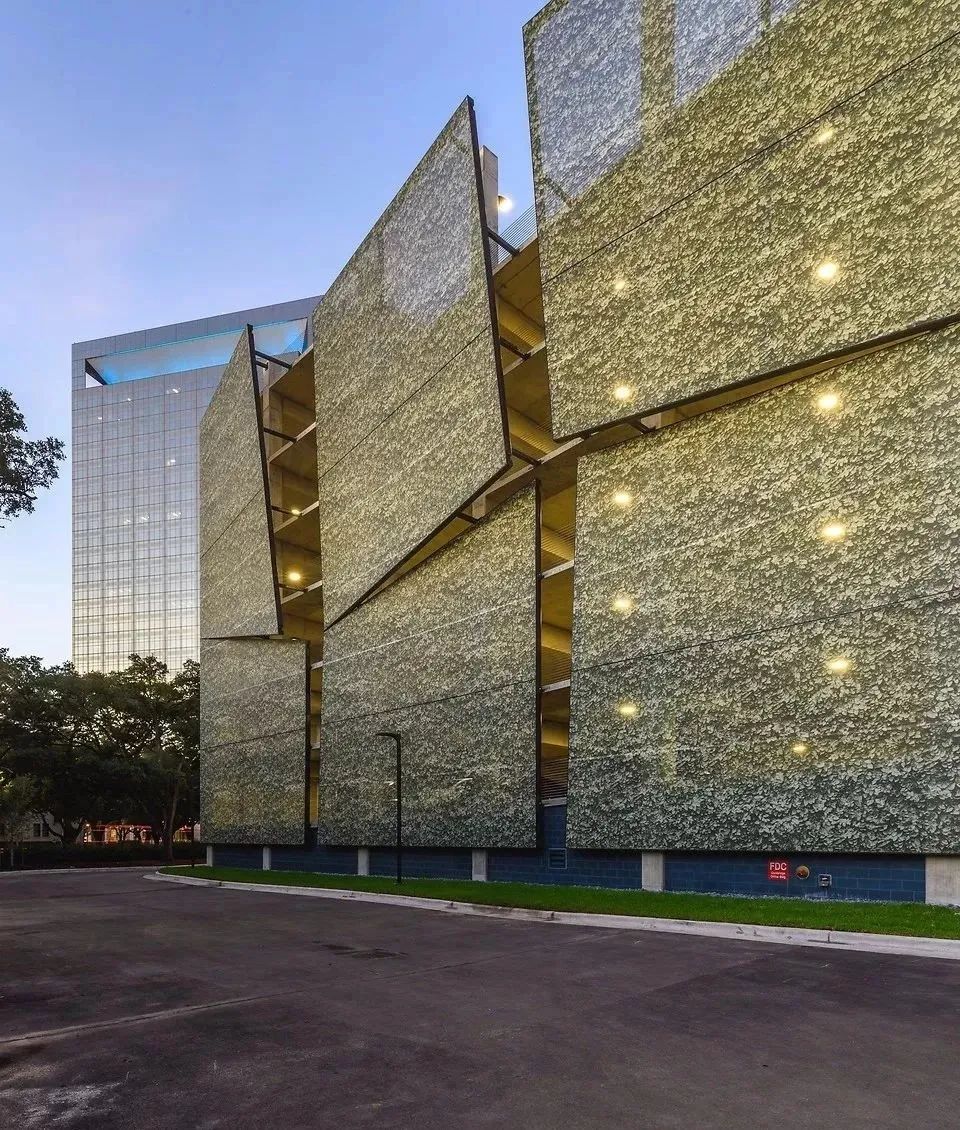

02.美国RICE大学停车场

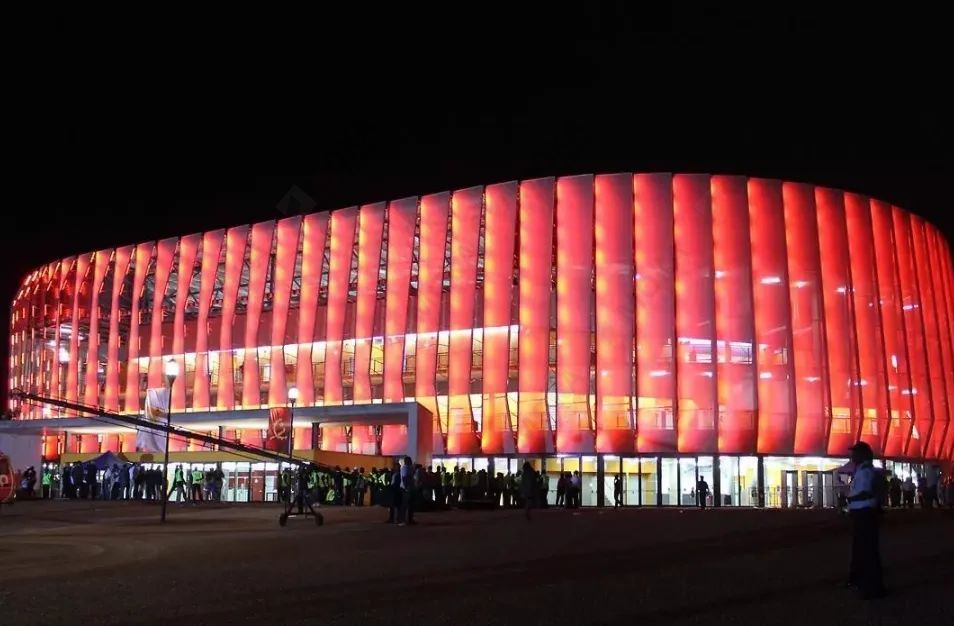

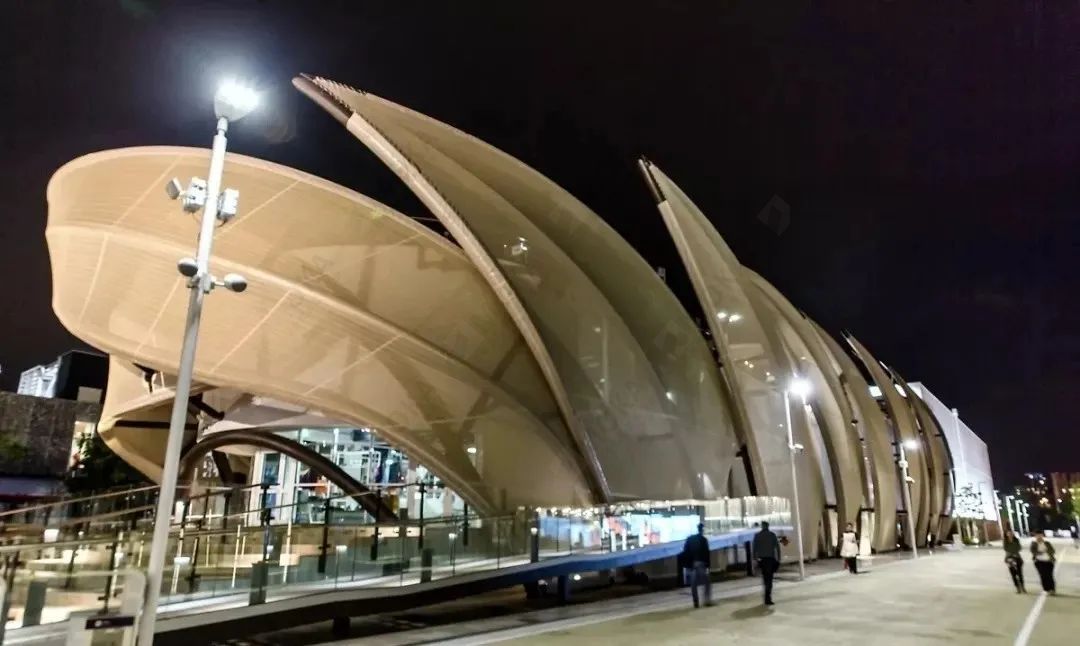

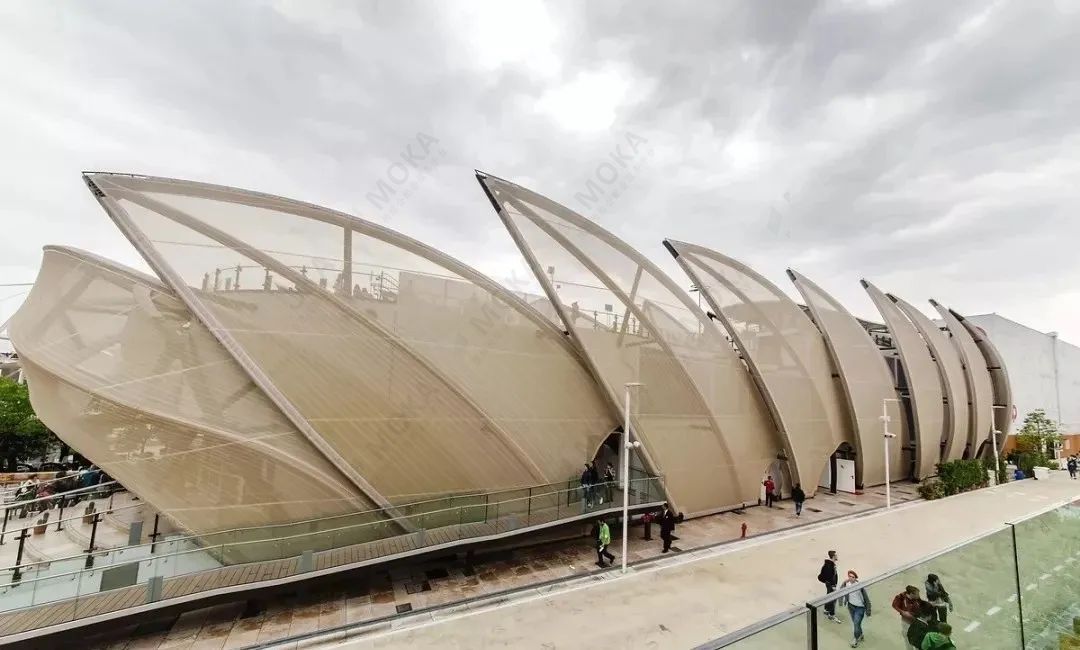

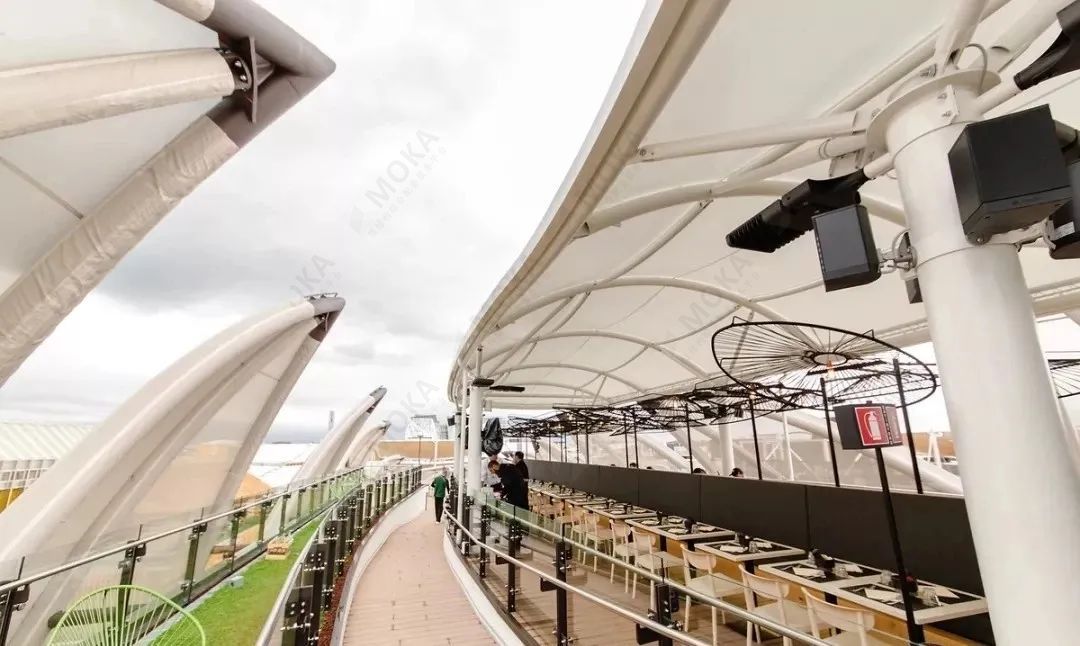

03.米兰世博会
